Stecker für den Nebenverbraucheranschluss

Du siehst das Forum als Gast - als registriertes Mitglied stehen dir alle Forenbereiche zur Verfügung. Wir freuen uns auf dich!
1. offizieller Beitrag

    Hallo liebe Yamaha Freunde :herz,

    ich bin ziemlich neu und aktuell suche ich "den/die beiden Stecker" für den Nebenverbraucheranschluss für das Baujahr 2022 (XJR 700).

    Im Internet finde ich nur die bis Baujahr 2017 und ich meine das die Neuen andere sind.

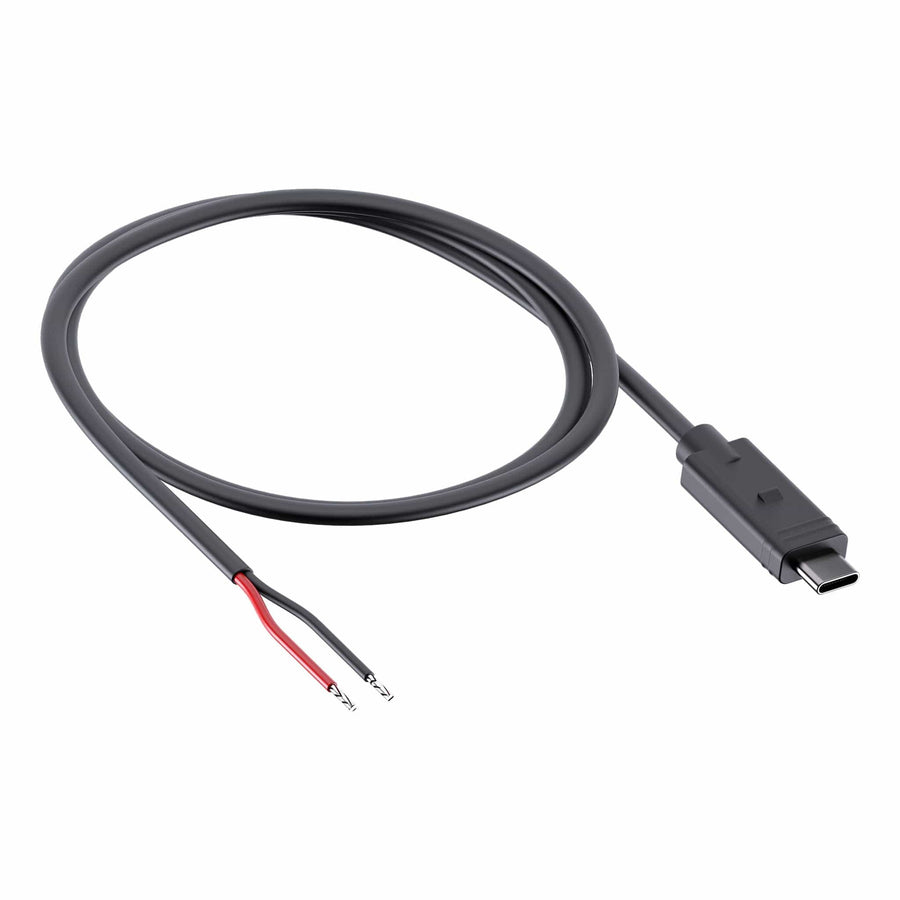

    Ich habe mir das SP+ Connect Charging Modul gekauft und würde gerne die Yamaha Stecker an die Kabel löten um diese nicht direkt an der Batterie anschließen zu müssen, sondern am Nebenverbrauchsstecker. Ich denke das dies für einen evtl. zukünftigen Umbau oder Verkauf einfacher wäre.

    Wenn ich da total Falsch liege oder vielleicht einen Denkfehler habe , bitte gerne belehren :denk

    12V_DC_Cable.jpg?v=1668448739&width=900ChargingAntiVibrationModule.jpg?v=1684136661&width=900

    Beitrag

    RE: Entladung durch USB Dose

    Habe die 16 Seiten mal durchsucht und bin auf das Ergebnis gekommen, dass es bei der XSR doch wesentlich einfacher ist als bei der Mt07.

    Der Nebenverbraucherstecker soll hier hinter liegen. Die Plastikverkleidung die das Kühlelement umgibt. Beides abschrauben und dahinter befindet sich der Kabelbaum mit dem Nebenverbraucheranschluss.

    Kann mir das ein XSR Fahrer bestätigen.

    Gruß der Chris 😉

    Der Inhalt kann nicht angezeigt werden, da du keine Berechtigung hast, diesen Inhalt zu sehen.
    Offroad Chris
    4. Januar 2024 um 21:15

    Schau mal dort

    Zitat von Offroad Chris
    Beitrag

    RE: Entladung durch USB Dose

    Habe die 16 Seiten mal durchsucht und bin auf das Ergebnis gekommen, dass es bei der XSR doch wesentlich einfacher ist als bei der Mt07.

    Der Nebenverbraucherstecker soll hier hinter liegen. Die Plastikverkleidung die das Kühlelement umgibt. Beides abschrauben und dahinter befindet sich der Kabelbaum mit dem Nebenverbraucheranschluss.

    Kann mir das ein XSR Fahrer bestätigen.

    Gruß der Chris 😉

    Der Inhalt kann nicht angezeigt werden, da du keine Berechtigung hast, diesen Inhalt zu sehen.
    Offroad Chris
    4. Januar 2024 um 21:15

    Schau mal dort

    Danke dir, aber mir geht es nicht um den Nebenverbraucher. Ich suche die Stecker um an das SP Kabel zu löten, die dann in den Nebenverbraucher reinpassen.

    Vielleicht brauchst du die gar nicht. In der Steckdose dürfte ein Blindstecker stecken, der allerdings keine Pins hat. Wenn die bei Polo passen (bei der MT-07 war das so), dann werden die Verschlussstopfen für die Kabeldurchführungen mit der Nadel durchstoßen, so dass der Blindstecker tatsächlich mit Hilfe der Pins verwendet werden kann.

    Gruß

    Klaus

    Dann such doch mit Taschenlampe und Finger im Kabelbaum etwa mittig unter dem Tank, von links her. Da war die Steckdose inkl. Blindstecker bei früheren Modellen in den Kabelbaum eingewickelt, man muss das Teil herausfummeln, weil Band drumgewickelt wurde. Ich habe an der MT-07 meiner Frau den Blindstecker mit den bei Polo gekauften Pins zum Anschließen eines Garmin-Navis verwendet, dann geht das auch für eine USB-Dose, die allerdings die Umwandlung von 12 V auf 5 V wasserdicht erledigen sollte.

    Gruß

    Klaus

    • Offizieller Beitrag

    Edmund1964

    Du kannst ja schon mal hier nach meinem Beitrag aus 2021 suchen.

    Da habe ich den Anbau einer USB Dose beschrieben.

    Ein Blindstecker ist von Hause aus dabei. Man braucht nur die Pins.

    Hab aber hier noch ein komplettes Set liegen, glaub ich.

    Hi, also ich habe den Beitrag gefunden.

    Aber das tu ich mir nicht an, ich zerlege das Motorrad nicht.

    Dann lass ich mir die USB-Buchse in der Werkstatt montieren, kann ja nicht so viel kosten und ich hab nachher keine Schwierigkeiten.

    Hi, bin ganz neu hier. Hab kürzlich eine EZ 2024 Tracer 7 gekauft.

    Habe Pins besorgt und mein Garmin angeschlossen. Es startet beim Einschalten der Zündung, kriegt also Strom. Wird dann aber nicht geladen und will auch nicht abschalten bei Zündung aus. Kann ich mir nicht erklären..

    Wo bekomme ich ein Gegenstück für den 2. Stecker her? Ich meine den rechteckigen mit 2 von 3 Kontakten.

    Danke für Eure Tipps.

    VG

    Frank

    Hi, nach Einschalten der Zündung nur 7,x Volt.

    Beim eckigen Stecker 12 Volt mit Zündung, dauerhaft. Zündung aus, Navi schaltet sich aus, wie beim anderen Motorrad auch.

    Also brauche ich dazu das Gegenstück.


    VG

    Frank
